FA話 ～PLC側Ethernet設定～
先日ね、仕事で三菱PLC Qシリーズと、GOTタッチパネル（今回はGOT1000）のEthernet設定する事がありましたんでね、自分のメモがてらブログにしようかと思います。
今回の機器構成はこんな感じ。
CPU：Qシリーズ Q12H
Ethernet I/Fユニット：QJ71E71-100
GOT：GOT1000 GT16
とまぁこんな感じです。
ちょっと古い機器で、タッチパネルを客先在庫品でまかなうみたいな話でした。
現行はGOT2000ですが、まだまだ残ってますよねGOT1000も。
まず、PLC側から。
今回はQシリーズという事でGX Works2になりますね。
左のナビゲーションメニューの
「パラメータ」ー「ネットワークパラメータ」ー「Ethernet/CC IE/MELSECNET」

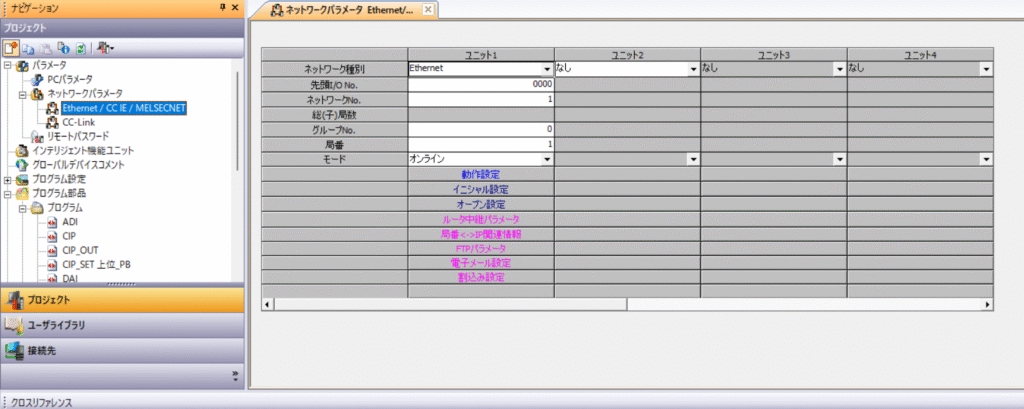

って開いてもらうとこんな画面でますね。
今回は画像の感じで設定していきます。
ーーーーーーーーーーーーーーーー
ネットワーク種別：Ethernet
先頭IO No. : 0000
ネットワークNo. : 1
グループNo.：０
局番：１
モード：オンライン
ーーーーーーーーーーーーーーー
で、その下らへんにある「動作設定」って所クリックしてみましょう。

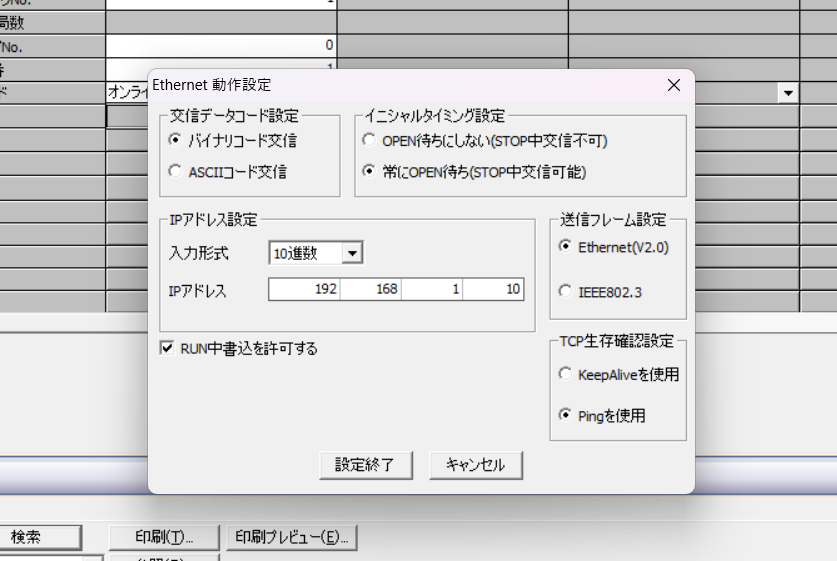

こんな画面でましたかね。
IPアドレスが 192.168.1.10に設定してあります。
これで、PLC側のネットワーク１は192.168.1.10ですよ～ってことですね。
ざっくりGOTとの通信設定だけで言えば、PLC側はこのくらいです。
FA話 ～GOT側Ethernet設定～
次にGOT側の設定をしていきましょう。
ソフトはMELSOFT GTDesigner３（GOT1000）になります。

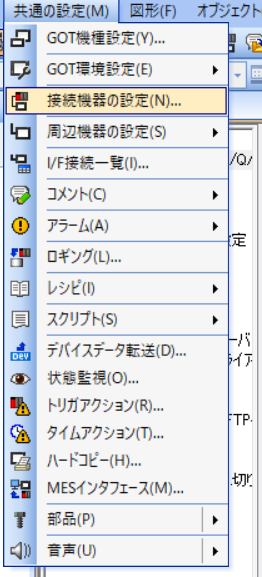

メニュータブの「共通の設定」ー「接続機器の設定（N）」って所をクリック。
「ネットワーク/二重化設定」ー「Ethernet」をクリックしてください。

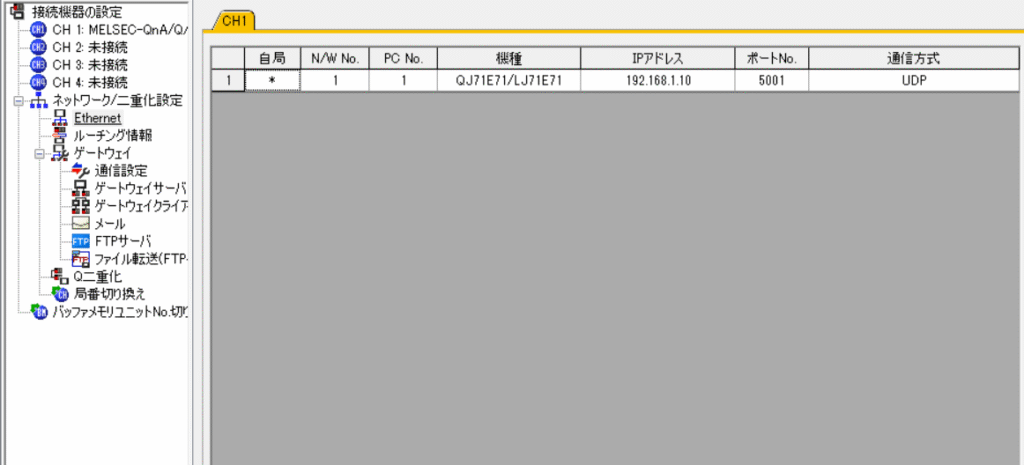

ここで相手のPLC側のネットワークの設定をします。
とりあえず、PLC側のネットワークユニットQJ71E71ってやつを選択しましょう。
画像のように
ーーーーーーーーーーーーーーーー
自局：※
N/W No.：1
PC NO.：1
機種：QJ71E71/LJ71E71
IPアドレス：192.168.1.10
ポートNo.：5001
通信方式：UDP
ーーーーーーーーーーーーーーー
ってな感じです。
次に！
「CH1」をクリック。

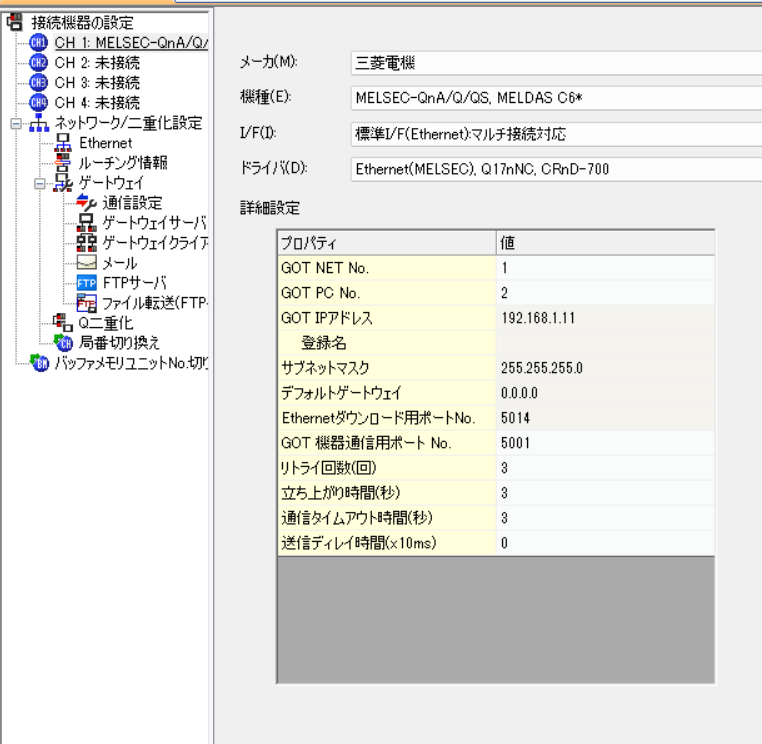

画像のように
ーーーーーーーーーーーーーーー
メーカ：三菱電機
機種：MELSEC-QnA/Q/QS.MELDAS C6※
I/F：標準I/F(Ethernet)マルチ接続対応
ドライバ：Ethernet(MELSEC).Q17nNC.CRnD-700
ーーーーーーーーーーーーーーー
上の選択項目はこんな感じですね！
詳細設定へ！
ーーーーーーーーーーーーーーー
GOT NET No.：１
GOT PC No.：２
GOT IPアドレス：192.168.1.11
登録名
サブネットマスク：255.255.255.0
デフォルトゲートウェイ：0.0.0.0
Ethernetダウンロード用ポートNo.：5014
GOT機器通信用ポートNo.：5001
リトライ回数：３
立ち上がり時間：３
通信タイムアウト：３
送信ディレイ時間：０
ーーーーーーーーーーーーーーー
後半のリトライ回数などの設定は、使用環境に応じて調整してください。

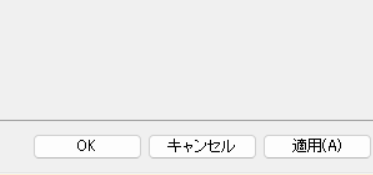

設定が終わったら必ず右下の
「適用」を押してくださいね！
私はこの適用を押してなくて、”なんで設定反映されへんのんじゃーーい”ってなってました。
まとめ
ひとまず、PLC側とGOT側とこんな感じで設定入れてもらえれば通信できると思います。
いろいろ他の機器が繋がっていたりしたら、ユニットNoやIPアドレスとかとか変わってきますが、シンプルに通信だけしたいのであれば、押さえておく所はこんなもんです。
社内にそういう実験機とか中古品とかあれば是非、触ってやってみてください。
またなんかFAネタもちゃんと書いていきます～。
ではでは！！
